牛用B超机超声波影像诊断技术
牛用B超机超声波影像诊断技术之一，是利用超声波的物理学特性和和动物体组织结构的声学特点而建立的一种物理学检查方法。能够准确地探测机体不同组织器官，最大优点在于它的非损伤性。即可在未损伤动物繁殖的情况下重复检查动物生殖道。这使其在奶牛繁殖领域中成为一种出色的临床诊断和研究手段。
奶牛的正常卵巢发育
卵泡对确定和测量奶牛卵泡而言，直肠超声扫描为一种有效方法。奶牛有腔卵泡为无反射结构，可根据其血管的伸展特征而加以区别。卵泡超声影像显示牛卵泡是以一种明晰的、非常规则的模式发育的。每个卵泡波由同时出现的一系列5mm或更大的卵泡组成，几天内会出现优势卵泡。在青年母牛的每个发情周期中存在2~3个卵泡波。
早期妊娠诊断

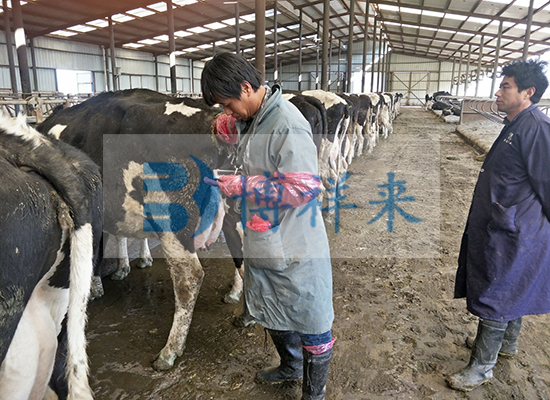

应用直肠超声扫描可对奶牛早期胚胎进行仔细观察，并根据其不同时期的图像特征作出准确妊娠诊断，而且对母体与胎体均不会造成损伤。奶牛胚胎及胎儿的超声探测表明配种后 20~30天子宫腔内出现不连续无反射小区，即为聚有液体的胚泡;以后胚泡逐渐增大，至35 天时，胚泡结构中出现短直线状的胚体;40天时，可探测到胚体心跳。
牛用B超机可被用来估计胎龄，监测胎儿生长及诊断妊娠失调等。胎儿各部分如眼球、胃、肋骨等都可被探测到。为确定各器官发育情况应调整探头位置以获得最大扫描断层。还可根据胎龄计算出各组织生长相关系数。总之，可根据胎儿各器官大小判定胎龄及其生长发育程度，并据此准确预报产期以利于生产管理。
